Gaussmètre de courant alternatif UHS

Gaussmètre de Courant Alternatif UHS ---- €176.⁵³
(livraison gratuite)
Axes / 1-Axe ELF VLF compteur de champ magnétique

Un Gaussmètre numérique pour la mesure précise du courant alternatif du champ magnétique.

Détails:

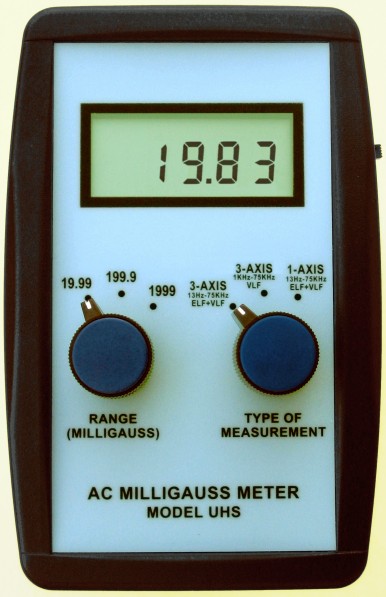

Cet appareil mesure le champ magnétique alternatif AC dans une large gamme de fréquences de 13 Hz à 75 kHz (75 000 Hz). Les fréquences incluent la plupart d'ELFE (qui est, les fréquences au dessous de 1 kHz) et VLF (au-dessus de 1 kHz) les champs magnétiques. L´appareil mesure la vraie magnitude des 3 axes du champ de courant alternatif. Deux autres mesures plus spécialisées peuvent être aussi exécutées: Seulement 3-axes VLF (1kHz - 75 kHz) pour mesurer la force des champs à haute fréquence, et une largeur de bande pleine de l'axe (13 Hz - 75 kHz) pour déterminer la direction principale du champ magnétique alternatif AC. Ces mesures spécialisées sont sélectionnés par le bouton étiqueté "TYPE OF MEASUREMENT". Un bouton "RANGE"  permet à un large éventail de forces de champ à mesurer—de 0,01 à 1999 milligauss.

La plupart des mesures seront effectuées avec les deux boutons tournés vers la position la plus à gauche. Ce paramètre sert à la mesure de l'ampleur réelle du champ magnétique à la plus large gamme de fréquences (ELF + VLF) jusqu'à une puissance de 19,99 milligauss. Si le champ devient plus fort que 19,99, la plupart de l'écran se vide sauf pour  "1" à l'extrémité gauche. Ceci indique que l´appareil est en dehors de son rayon d´action. Ensuite changez le commutateur du côté gauche à 199,9 (ou 1999 si le  paramètre 199.9 se  montre encore trop large).

Précision:

Ce compteur a une erreur typique de + / -3% de la lecture dans la gamme de fréquence 45 Hz à 5 kHz. Aux angles de mesure de  certaines fréquences dans les modes de 3 axes, l'erreur peut être aussi élevée que + / -7%. C'est-à-dire, une lecture de 10,00 milligauss signifie que le champ est aussi haut que 10,70 ou aussi bas que 9,30, mais la plupart du temps le véritable champ sera entre 10,30 et 9,70 (ceci est dans les unités de RMS). Notez que cette spécification de précision est pour des ondes sinusoïdales dans la gamme de fréquences  large de 45 Hz à 5 kHz. D'autres fabricants de compteurs numérique de 3 axes spécifient seulement  la précision de 60 Hz pour les ondes sinusoïdales. (Ces types de compteurs auront généralement un taux d´ erreur supplémentaire significative au-dessus de 100 Hz ; typiquement il y a 5-10% dû d'erreur supplémentaire à changer dans la sensibilité aux autres fréquences, faisant une erreur totale qui dépasse 10% au-dessus de 100 Hz. En raison de circuits de détection de pointe à haute fréquence, le modèle UHS n'a pas ce problème). Si vous mesurez un signal qui est à la fois plus fort que 100 milligauss et une fréquence plus élevée de 10 kHz, une certaine imprécision supplémentaire peut survenir. (Il peut lire soit trop haut soit trop bas). Un générateur hors commun avec une haute fréquence  et une haute puissance de sortie est exigé pour produire ce type de champ magnétique. Vous saurez que ceci est un problème si, comme vous vous approchez de la  source forte du champ, il finit par dépasser  1000 milligauss sur l'ELFE + VLF et sur VLF. Le compteur fonctionne en mesurant la valeur absolue de l'intensité du champ alternatif dans les 3 axes (ou 1 axe), puis en trouvant la moyenne de temps de cette valeur absolue. Ce temps moyen est alors réduit de telle sorte qu'une onde sinusoïdale soit lu dans les unités  RMS. La sensibilité est jusqu'à ½ à la fréquence limite de 13 Hz et  75 kHz. Dans le  3 AXES 1 kHz - 75 kHz (VLF) l'erreur maximale est +/-7% de la lecture à 5 kHz, et la moitié  de sensibilité est 1 kHz et 75 kHz.
